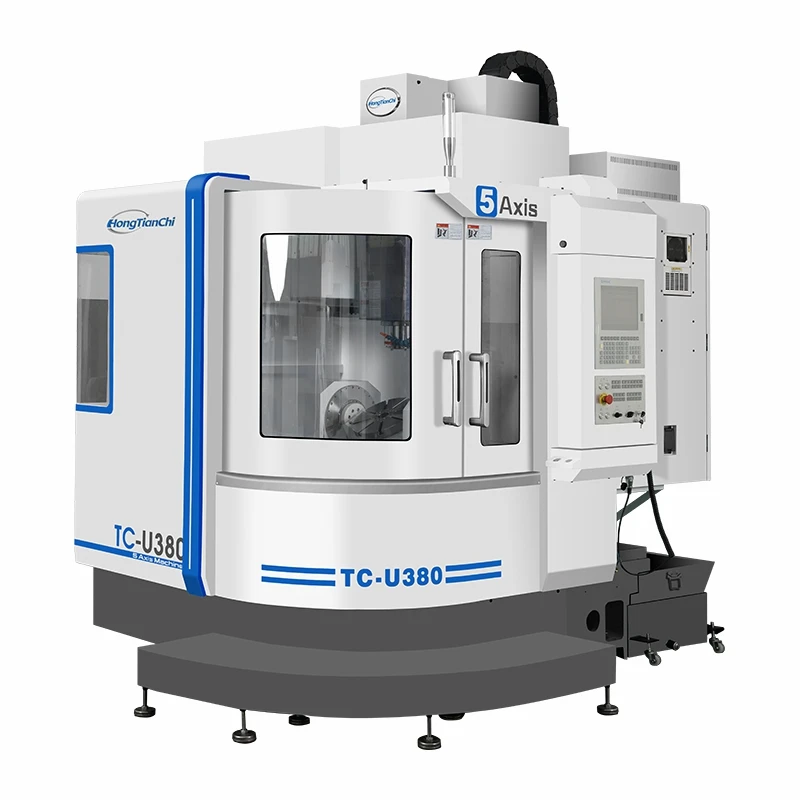

TC-U380 परिशुद्धता 5- एक्सिस वर्टिकल मशीनिंग सेंटर

TC-U380 REDEFINES COMACT 5- अक्ष मशीनिंग अपने 500 × 510 × 450 मिमी XYZ यात्रा और 260 मिमी रोटरी टेबल के साथ, मेडिकल इम्प्लांट और घड़ी घटक के लिए ± 5 आर्क-सेकंड रिपीबिलिटी प्रदान करता है . यह 460N · एम ए-एक्सिस टोर्क और 15000RPM, 0 . 005 मिमी पोजिशनिंग सटीकता Hiwin 30# रैखिक गाइड के माध्यम से।

प्रतिस्पर्धा में बढ़त

- 24- टूल आर्म मैगज़ीन {3- उच्च-मिक्स उत्पादन के लिए दूसरा टूल परिवर्तन सक्षम करता है

- दोहरी डीडीआर मोटर्स (460/223N · M A/C टॉर्क) संभाल φ400 मिमी टाइटेनियम वर्कपीस

- RTCP के साथ Lynuc/HNC/सिंटेक CNC 5- एक्सिस एक साथ समोच्च मिलिंग का समर्थन करता है

- एकीकृत स्पिंडल चिलर 15000rpm पर ± 1μM थर्मल स्थिरता बनाए रखता है

- 45 डिग्री झुका हुआ a-axis (-30} डिग्री /+120 डिग्री) अंडरकट मशीनिंग का अनुकूलन करता है

तकनीकी श्रेष्ठता

काम लिफाफा φ400 × 490 मिमी|रैपिड फीड 24 मीटर/मिनट xyz
स्पिंडल पावर 7.5kW S1|कूलिंग सिस्टम दोहरी 2.2kW पंप

डेंटल लैब और माइक्रो-मोल्ड एप्लिकेशन के लिए आदर्श, U380 के 2 . 2 × 2 × 2 . 6M पदचिह्न वायरलेस जांच और स्वचालित उपकरण को एकीकृत करता है। 60 किग्रा पेलोड क्षमता के साथ कठोर राल कास्टिंग बिस्तर कोबाल्ट-क्रोम मिश्र धातुओं और पीक सामग्री के कंपन-मुक्त मशीनिंग सुनिश्चित करता है।

तकनीकी मापदण्ड

वस्तु	नाम	इकाई	टीसी-यू 380
मशीनिंग रेंज	टेबल की सतह की दूरी पर स्पिंडल नाक	मिमी	40-490
यात्रा	एक्स-अक्ष यात्रा	मिमी	500
	Y- अक्ष यात्रा	मिमी	510
	जेड-एक्सिस टैवेल	मिमी	450
	ए-एक्सिस टिल्ट एंगल	डिग्री	± 110 डिग्री
	सी-अक्ष रोटेशन	डिग्री	एन × 360 डिग्री
रोटरी टेबल	ड्राइव प्रकार	-	डीडीआर प्रत्यक्ष ड्राइव
	तालिका व्यास	मिमी	Φ260
	अधिकतम . वर्कपीस व्यास	मिमी	Φ400
	टी स्लॉट	-	4/12H7
	केंद्र छेद व्यास	मिमी	Φ65
	वर्कपीस भार क्षमता	किलोभास	60 से कम या बराबर
	ए-एक्सिस टॉर्क (रेटेड/पीक)	N· m	259/460
	सी-एक्सिस टॉर्क (रेटेड/पीक)	N· m	122/223
धुरा	शंकु	-	BBT40/HSKA63
	अधिकतम . गति	आरपीएम	15000
	ड्राइव प्रकार	-	प्रत्यक्ष-द्विध्रुवीय स्पिंडल
	मूल्यांकित शक्ति	किलोवाट	7.5-11
सीएनसी प्रणाली	नियंत्रक ब्रांड	-	सिंटेक 220ma -5/lynuc -n5e/hnc -848 d
आज़ाद एक्सिस	एक्स/वाई/जेड बॉल स्क्रू	मिमी	2812/2812/3212/ 2808/2808/3208
	X/y/z गाइडवे	मिमी	30#/30#/35#
	X/y/z रैपिड ट्रैवर्स	मिमी/मिनट	20000/20000/20000
	ए/सी रैपिड ट्रैवर्स	आरपीएम	58/100
	/Y/z (ब्रेक) मोटर पावर	किलोवाट	सिंटेक: 2.4/2.4/5.9 Lynuc: 2.3/2.3/2.9 HNC: 2.4/2.4/3.6
कटिंग गति	एक्स/वाई/ज़ैक्सिस स्पीड	मिमी/मिनट	10000
	ए-एक्सिस स्पीड	मिमी/मिनट	8000
	सी-अक्ष गति	मिमी/मिनट	10000
मशीन सटीकता	X/y/z स्थिति सटीकता	मिमी	0.008
	X/y/z पुनरावृत्ति	मिमी	0.005
	ए/सी स्थिति सटीकता	समग्र आर्समिन	±12
	ए/सी रिपीबिलिटी	समग्र आर्समिन	±5
उपकरण पत्रिका	क्षमता	T	24
उपकरण पत्रिका	प्रकार	-	डिस्क-प्रकार एटीसी
अन्य	मशीन आयाम (LXWXH)	मिमी	1907x2296x2868
	मशीन का वजन (लगभग .)	किलोभास	4200
	कुल बिजली की खपत	केवीए	22
	जरूरी वायु का दबाव	एमपीए	0.6-0.7
	बिजली की आपूर्ति	-	3- चरण 380V/50Hz (कॉन्फ़िगर करने योग्य)
